Khái niệm về công nghệ quét mã vạch: CCD, LASER, IMAGER

Mã vạch là gì?

Máy quét mã vạch còn được gọi với tên khác là đầu đọc mã vạch. Đây là thiết bị mã hóa thông tin mã vạch cho máy tính, phần mềm hiểu nhằm phục vụ cho nhiều mục đích khác nhau như thanh toán đơn hàng, kiểm kho,… Hiện nay có đến ba công nghệ đọc mã vạch được tích hợp trên máy quét là laser, CCD và Imager. Ba công nghệ này có đặc điểm gì? Tại sao lại có sự phân chia như thế?

Lại thêm một câu hỏi nữa trong đầu bạn, mã vạch là gì? Mã vạch là một dạng ký tự đặc biệt được in và dán trên bao bì sản phẩm hoặc hàng hóa, trên đó có những mã sọc và khoảng trắng chứa đựng thông tin về sản phẩm hoặc hàng hóa đó. Ngày nay khi công nghệ phát triển người ta còn tạo được những mã vạch có độ phức tạp cao hơn rất nhiều, do đó hình dạng nguyên thủy của mã vạch với những sọc dọc đen và trắng đan xen nhau đã có nhiều thay đổi. Mã vạch ngày nay có thể được in dưới dạng các điểm hoặc các vòng tròn đồng tâm (các loại mã 2D, PDF)

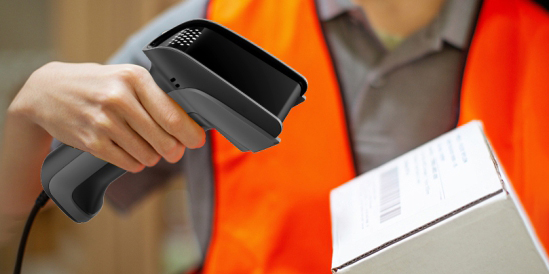

Làm thế nào có thể đọc được những thông tin “chìm” trên mã vạch? Việc này sẽ cần tới những thiết bị quét hay còn gọi là máy quét mã vạch. Những thiết bị này sẽ quét hoặc đọc mã vạch và thu thập những dữ liệu đã được mã hóa trên mã vạch. Dữ liệu này sẽ được hiện trên màn hình của một máy tính đang kết nối, trên màn hình của một máy tính di động (PDA) hoặc được truyền về trung tâm dữ liệu để lưu trữ thông tin.

1. Công nghệ quét mã vạch CCD

Công nghệ CCD là viết tắt của cụm từ Charge Coupled Device, tạm dịch là “thiết bị tích điện kép”. Công nghệ này còn được dùng trong cả các bộ cảm biến hình ảnh của camera kỹ thuật số. Tuy nhiên, camera số dùng bộ cảm biến CCD gồm nhiều điểm ảnh cực nhỏ.

Được phủ một lớp lọc Bayer Pattern gồm các điểm ảnh hai màu lục. Một màu đỏ hoặc hai màu lục, một màu lam đặt kế cạnh nhau. Lớp này sẽ làm độ phân giải giảm theo hệ số 2 và làm tăng độ nhiễu so với bộ cảm biến dò dòng tuyến tính.

– Cảm biến CCD mảng diện hai chiều được sử dụng trong cameravideo, webcam, máy ảnh kỹ thuật số..

– Cảm biến CCD dòng đơn được dùng trong máy fax, máy scancác kiểu, và máy đo quang phổ.

Phần tử quan trọng nhất của cảm biến CCD là photodiode thực hiện chuyển đổi ánh sáng sang điện tích. Nó cùng loại với photodiode trong Pin mặt trời. Điểm khác ở chỗ được chế ra ở dạng siêu nhỏ để thu nhận điểm ảnh trong tấm ảnh chung. Và ở giải pháp kỹ thuật để cho ra ảnh trung thực nhất có thể, và điểm quan trọng nhất.

2. Công nghệ quét mã vạch Laser

Với sự phát triển vượt bậc của ngành chiếu sáng laser mà các dòng máy quét mã vạch đời đầu được thay thế bóng đèn màu bằng công nghệ này. Nhờ sự thay đổi công nghệ quét mã, tốc độ quét được rút ngắn thời gian, chỉ chưa tới 1s cho một lần quét và có thể quét được mã vạch trên bề mặt cong hoặc giấy in trong suốt.

Tia quét của những dòng máy quét mã vạch tia laser rất mảnh và có cấu tạo là một đường thẳng nằm song song với mặt kính của máy. Độ rộng của tia quét lên tới vài mm và có thể quét xa đến 15cm, thậm chí lên tới 30cm.

Với đặc điểm nổi trội này mà các loại tem mã vạch ở xa hoặc ở hướng ngược sáng cũng được đọc dễ dàng. Tuy nhiên, nhược điểm của những dòng máy quét mã vạch tia laser là độ bền. Bên trong mặt kính sử dụng trục rung hoặc trục xoay. Chính vì thế, thời gian sử dụng lâu sẽ làm cho trục này bị kẹt hoặc tuông dẫn đến hư hỏng và phải thay thế. Nhưng chúng lại gặp một vấn đề khác đó là về độ bền bỉ của thiết bị.

Điều này là ngược lại hoàn toàn với công nghệ CCD. Các máy quét laser sử dụng một gương xoay hoặc một gương rung. Tạo nên các tia quét mỏng hơn, nhưng về thời gian các trục xoay này sẽ gặp hiện tượng kẹt hoặc rão. Việc thay thế chúng rất khó khăn.

3. Công nghệ chụp ảnh Imager

Máy quét mã vạch công nghệ Imager là thiết bị được đánh giá cao nhất trên thị trường hiện nay. Sản phẩm này có tốc độ đọc mã vạch nhanh vượt trội và có khả năng quét mã vạch có kích thước bé. Điểm đặc biệt của thiết bị này là có thể quét cả những mã vạch trên mặt gồ ghề hoặc trên bề mặt có độ bóng cao.

Công nghệ quét mã Image có thể quét mã vạch tốt trên các loại màn hình cảm ứng. Mã vạch dù ở xa cũng không làm khó được. Máy quét công nghệ Image khi quét không hiển thị tia quét giống như máy quét mã vạch tia CCD và tia laser. Thay vào đó, bạn sẽ thấy một vùng sáng có màu đỏ được phát ra khá rộng. Vùng sáng đó có nhiệm vụ chụp lại mã vạch và phân tích mã vừa đọc.

Cách phân biệt các công nghệ quét mã vạch hiện nay

Để phân biệt sự khác biệt của các công nghệ chúng ta có các phương pháp hết sức đơn giản. Có thể phân biệt bằng nay mắt thường. Quét trên các máy đọc mã vạch các bạn hãy mở máy đọc lên và quét thử rồi nhìn tia quét :

Nếu tia to và dày: Công nghệ CCD

Nếu tia nhỏ và mảnh: Công nghệ Laser

Nếu không có tia và chỉ có 1 vùng lớn màu đỏ: Công nghệ chụp ảnh

Qua những tóm tắt ưu và nhược điểm của ba dòng máy quét mã vạch công nghệ Image, tia laser, tia CCD bạn đã có thể phân biệt được chúng khác nhau ở điểm gì và có thể dựa vào đó để lựa chọn máy quét mã vạch thích hợp với nhu cầu của mình. Nếu còn bất kỳ thắc mắc nào cần giải đáp hoặc muốn tư vấn thêm về các dòng máy quét khác đừng ngại liên hệ với chúng tôi qua những thông tin sau để được giải đáp, hỗ trợ.
